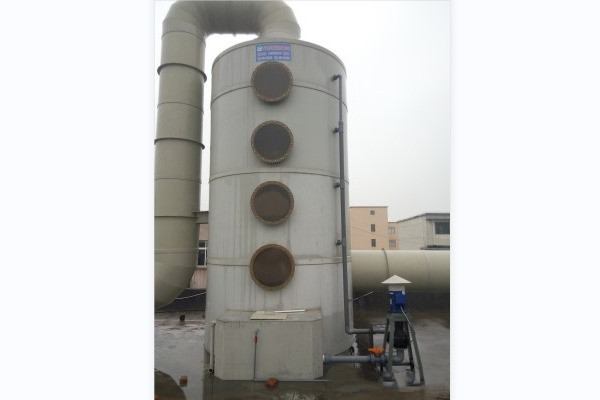

廢氣由風機引入噴淋凈化塔，經過填料層，廢氣與液體進行氣液兩相充分接觸吸收，廢氣經過凈化處理后，由除霧板除霧后再由風機排入大氣。液體在塔底經水泵增壓后在塔頂噴淋而下，最后回流至塔底循環使用。噴淋塔用于除去粉塵及酸堿廢氣，也可用于廢氣處理預處理裝置。

　　組成結構

　　1.塔體：通常由塔筒、進氣口、出口、底部排液口等部分組成。塔體內部常設有填料層，用于增加氣液接觸面積。

　　2.噴淋系統：一般包括噴頭、管道、泵站等幾個部分。噴頭通過管道將清潔液體均勻噴灑到塔體內部，與廢氣進行充分接觸。

　　3.廢氣進出口：廢氣通過進氣口進入噴淋塔，在塔體內與噴灑的液體接觸并吸附污染物，然后經過處理后從出口排放出去。

　　4.排液系統：用于收集噴淋過程中產生的污染物和廢液，保持噴淋塔內部環境清潔。

　　工作原理

　　1.廢氣處理：廢氣從進氣口進入噴淋塔，在塔體內與噴灑的液體(水或洗滌液)接觸，污染物被吸附到液體表面上或溶解其中。

　　2.氣液反應：廢氣中的污染物在液體中發生吸收、化學反應或物理吸附等過程，使污染物被有效去除或轉化為無害物質。

　　3.填料作用：填料層增加了氣液接觸面積，有利于提高廢氣與清潔液體的接觸效率，促進污染物的去除。

　　4.排放處理：經過噴淋塔處理后的廢氣在出口處排放，經過處理后的廢液則通過排液口排出，并經過后續處理或回收再利用。

　　5.循環利用：部分噴淋塔可以實現液體的循環利用，通過循環泵將排出的廢液重新送回噴頭進行再次噴灑，提高處理效率并減少資源浪費。
